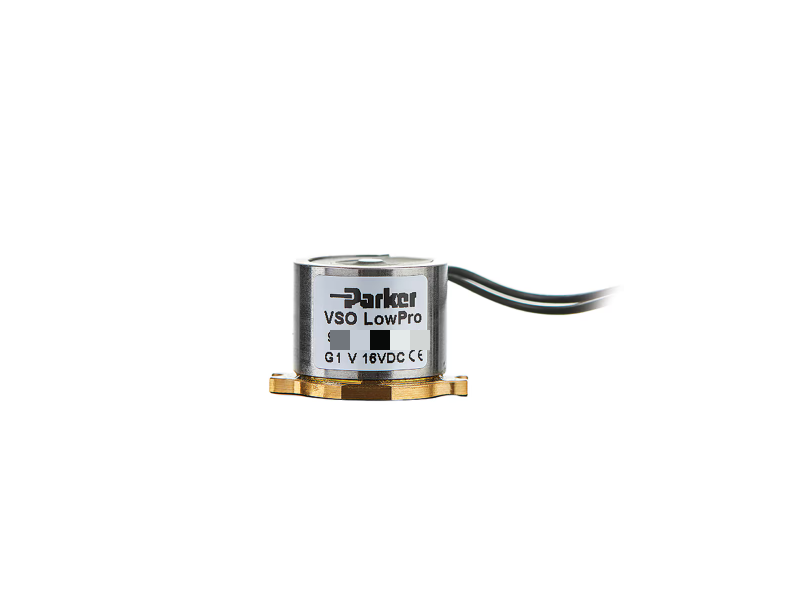

派克936-070031-010 VSO® LowPro GC 微型比例阀产品介绍
产品概述：
派克936-070031-010 VSO® LowPro GC是一款针对受限空间应用而设计的超紧凑型微型比例阀。该阀门采用先进的电磁驱动技术,具有极小的外形尺寸,仅有16毫米直径和14毫米高度。VSO LowPro GC广泛应用于气体分析仪器、呼吸设备的PEEP流量控制等领域,为需要精密气体流量控制的便携式和内部空间有限的设备提供理想的解决方案。
主要技术参数：
性能指标:
– 工作压力范围: 0-150 psi (0-10.3 bar)
– 孔口尺寸: 0.007英寸 (0.18毫米)
– 最大流量: 3.5 SLPM
– 真空到压力范围: 27英寸汞柱 至 150 psi
– 最大工作压力: 150 psi, 10.3 bar
材质:
– 阀体: C36000黄铜
– 密封件: FKM
– 弹簧: 17-7不锈钢
– 电枢: 镀镍1018碳钢
电气性能:
– 电压: 16 VDC
– 功耗: 0.7 W
– 响应时间: 10ms典型值
– 电气连接: 4.5英寸引线
环境条件:
– 工作温度范围: -20°C 至 85°C
– 安装方式: 法兰式,螺钉连接
其他参数:
– 泄漏率: 150 psi下Helium泄漏率0.030 SCCM
– 使用寿命: 100百万次循环
– 重量: 0.56 oz, 19 g
– 尺寸: 长0.80英寸(20mm)×宽0.63英寸(16mm)×高0.53英寸(14mm)
主要特点:
1. 超紧凑微型设计,外形尺寸极小
2. 快速响应时间,可实现快速开关控制
3. 精密流量控制,最大流量可达3.5 SLPM
4. 低功耗,仅消耗0.7瓦
5. 出色的气密性,Helium泄漏率低
6. 宽广的工作温度范围，适用于苛刻环境
7. 耐腐蚀性好,适用于各种气体介质
该VSO LowPro GC微型比例阀在气体分析仪器、呼吸设备等需要精密流量控制的便携式和内部空间受限的设备中广受欢迎。其优异的性能参数和紧凑的外形尺寸使其成为该领域的理想选择。
