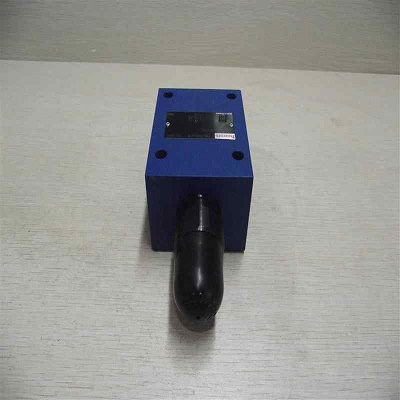

力士乐 DBDS 10 P1X/315
DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。
这些阀门主要由下列组件组成：套筒 (1)、弹簧 (2)、带有衰减柱塞的阀心 (3)（压力等级 25 bar … 400 bar）或滚珠 (4)（压力等级 630 bar）及调整类型 (5)。可使用调整类型 (5) 对系统压力进行无级调节。弹簧 (2) 将阀心 (3) 或滚珠 (4) 推到阀座上。通道 P 连接到系统。系统中存在的压力将作用于阀心表面（或滚珠）。如果通道 P 中的压力超过弹簧 (2) 上设定的值，则阀心 (3) 或滚珠 (4) 背向弹簧 (2) 打开。此时，液压油从通道 P 流入通道 T。阀心 (3) 的行程受压花 (6) 的限制。
为了在整个压力范围内实现良好的压力调节，整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的工作压力。
