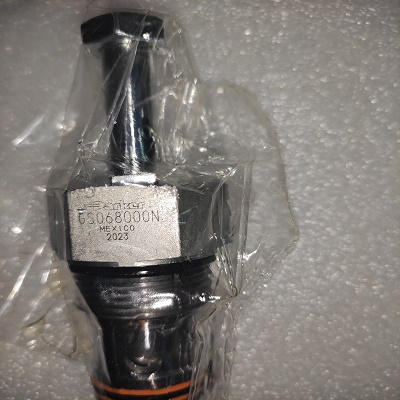

派克电磁阀 GS068000N

派克电磁阀 GS068000N
座阀型二通双向电磁阀。液压电磁阀采用电气操控的方式切换阀内的滑阀或座阀芯的位置, 将液压液流导入及导出执行机构, 这类阀可以是二通、三通、四通, 或者甚至是五通, 并均采用一个或两个电磁铁进行操控换向

分类: 标签:

派克电磁阀 GS068000N
派克的二通座阀是先导式操控的,由低泄漏电磁铁进行驱动的二通方向阀。在电磁铁失电的状态下,此类阀类似于一个单向阀,在一个方向上将液流截止,且泄漏量极小(每分钟5滴,或更小),而当电磁铁得电时,则将允许液流通过。典型地要选用此类阀,是由于它们的低泄漏特性,以及能满足大流量要求的通流能力。座阀型阀通常用于单作用执行机构或卸荷功能。它们可以是常闭或是常开,而反向允许液流自由通过,并有快速响应型式可选。

派克的二位二通座阀由主级座阀、复位弹簧、先导活塞以及电磁线圈组成。

该类阀的常闭型式在失电状态下,类似于一个单向阀,它在一个方向上截止液流,而在相反方向(油口1至油口2)上则允许液流自由通过。当电磁线圈得电时,座阀芯被先导操控而开启(阀芯抬起),允许原先截止方向的液流通过,典型地,该流向为侧面油口2至底部油口1。

该类阀的常开型式在失电状态下,允许液流在阀的侧面油口(油口2)至底部油口(油口1)方向上流过。电磁线圈得电,阀芯切换至将两个流向的液流均截止的状态。

工作原理:常闭型阀的阀芯由复位弹簧将其压靠在阀座上,先导液流被关闭,进油口(油口2)的压力作用在主阀芯内腔,使之保持压靠在阀座上,阻止液流通过该阀(油口2至油口1)。
