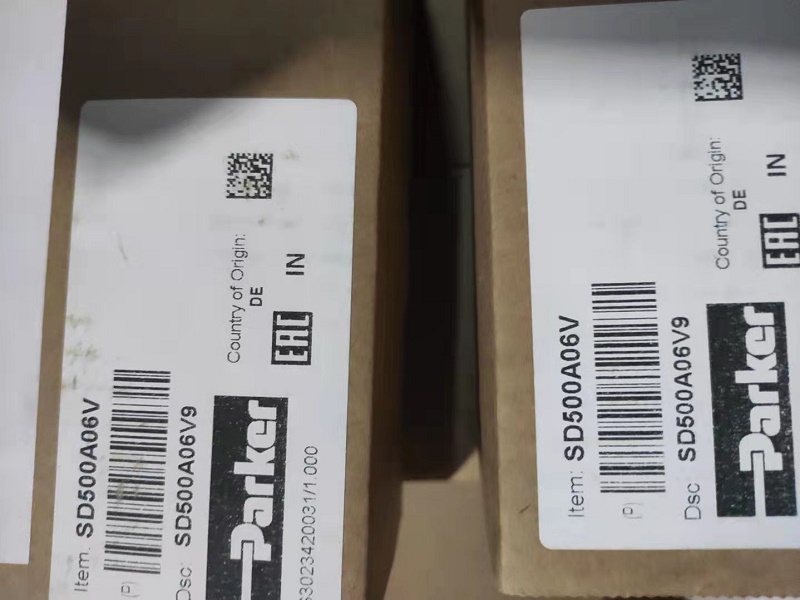

PARKER 派克增压器 – SD500 系列SD500A06V
Parker SD500 系列是增压器， 适宜于机床应用。 它是性价比高的系统解决方案，适用于夹紧应用。强化比可达到 1：4（1：2，16 ），SD500 可为机床提供经济高效的系统解决方案，特别是在夹紧应用中，此时主压力为 125 bar。
技术规格：
- 增压比：1:4
- 产品序列：增压器
- 启动类型：Mechanical
- 安装类型：底板安装
- 安装位：Unrestricted
- 端口连接：NG06 / CETOP 03
- 最大流速：4 L/min
- 最大运行压力：500 bar
- 最高运行温度：60 °C
- 最低运行温度：-20 °C
- 密封材料：FPM
- 重量：3 kG
增压器主要功能部件：
• 活塞
• 摇杆机构
• 带锁的滑阀
• 4 个单向阀，将高压段与低压段分开
• 油箱接口上的单向阀将油箱部分与主系统压力隔开
功能：
在高压段充满油（例如夹紧缸的延伸段）之后，增压器开始运行： 在低压下运动增压器活塞，由于活塞面积比例的原因，它会压缩高压段中的油柱。增压器的活塞行程结束，摇臂交叉切换位置，增压器活塞将油从活塞杆区域泵入高压段。过程重复，直到与表面比率对应的压力比达到平衡在增压器活塞上的力。
当高压（例如由于外部泄漏）开始下降（注意流量特性）时，增压器会自动关闭并立即再次启动。滑阀的切换速度取决于增压器活塞的运行速度。
注意：
• 为避免超过允许的最大压力，必须在初级侧安装溢流阀或压力控制阀（压力设置，最大125 bar / 1：4，最大 250 bar / 1：2 或最大 83 bar / 1：6）
• 在最大压力范围内工作时，初级侧不得有压力峰值
• 建议在初级侧安装一个 10 μm 过滤器，以确保无损伤运行
