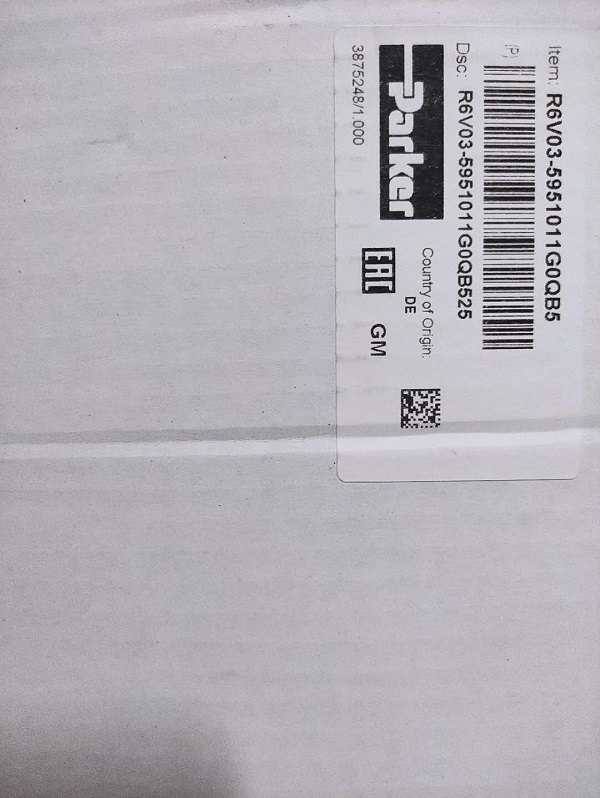

派克溢流阀 R6V03-5951011G0QB5
R6V03-5951011G0QB5,派克先导式溢流阀,R:减压阀。6:底板安装-ISO 6264,03:尺寸是-NG10,5:压力-350bar,9:卸油口,Y-port = G 1/8,5:压力等级- 0-350 Bar,1:调节器-把手调节,1:调节油-外部从底板,G0Q:电压-24 V ,B:R6V的设计号,5:密封件-FPM。
P口的系统压力通过X通道施加在有弹簧加压的先导锥阀芯上。此先导阀芯主导了,插装主阀上面的Z腔压力,主阀与主弹簧是紧密相连,主阀本身需要依靠主弹簧让其关闭。
当先导压力已经超了额定的压力,那么这个阀的先导锥的阀芯就会打开,通过这样的方式来限制先导阀的压力。还有当系统压力超过先导压力加上弹簧力时,那么主阀就会打开通T口,所以P口压力就限制在原本设置的水平。
