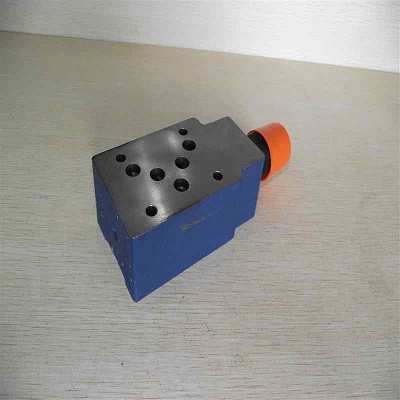

ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。这些阀用于限制系统压力。这些阀门主要由壳体 (7) 和一个或两个压力阀阀芯组成。可通过调整类型 (4) 设置系统压力。
在初始位置时阀关闭。通道 A 中的压力作用于阀芯 (1)。同时，压力还通过喷嘴 (2) 施加于阀芯 (1) 的弹簧负载侧并通过喷嘴 (3) 施加于先导座 (6)。
如果通道 A 中的压力超过弹簧 (5) 上设定的值，则先导座 (6) 开启。液压油从阀芯 (1) 的弹簧负载侧、喷嘴 (3) 和通道 (8) 流入通道 T (TA)。所产生的压降使阀芯 (1) 移动，从而打开从 A 到 T (TA) 的连接。在通道 A 中，弹簧 (5) 上设定的压力需确定下来。
