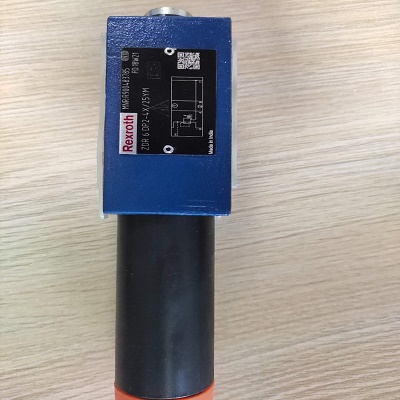

力士乐 ZDR 6 DP2-4X/25YM

力士乐 ZDR 6 DP2-4X/25YM

  • 叠加阀
  • 油口安装面,符合 ISO 4401-03-02-0-05(带或不带定位孔)
  • 4 个压力等级
  • 4 种调整类型:
    • 旋钮
    • 六角套筒和保护帽
    • 带刻度可锁定旋钮
    • 带刻度旋钮
  • 通道 A、B 或 P 中减压
  • 单向阀,可选(型号“A”)
  • 防腐蚀设计
分类: 标签:

力士乐 ZDR 6 DP2-4X/25YM

ZDR 型阀是一种采用叠加阀板设计的直动式减压阀,可限制次级油路的压力。用于减少系统压力。减压阀主要由壳体 (1)、控制阀芯 (2)、压缩弹簧 (3)、调整类型 (4) 和可选单向阀组成。通过调整类型 (4) 设置次级压力。

型号“A”

在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A➀ 流向通道 A➀。同时,通道 A➀ 中的压力通过控制油路 (5) 作用于与压缩弹簧 (3) 相对的柱塞表面。如果通道 A➀ 中的压力超过在压缩弹簧 (3) 处设定的值,则控制阀芯 (2) 将被推离压缩弹簧 (3) 并移动到控制位置,从而使通道 A➀ 中的调定压力保持恒定。
