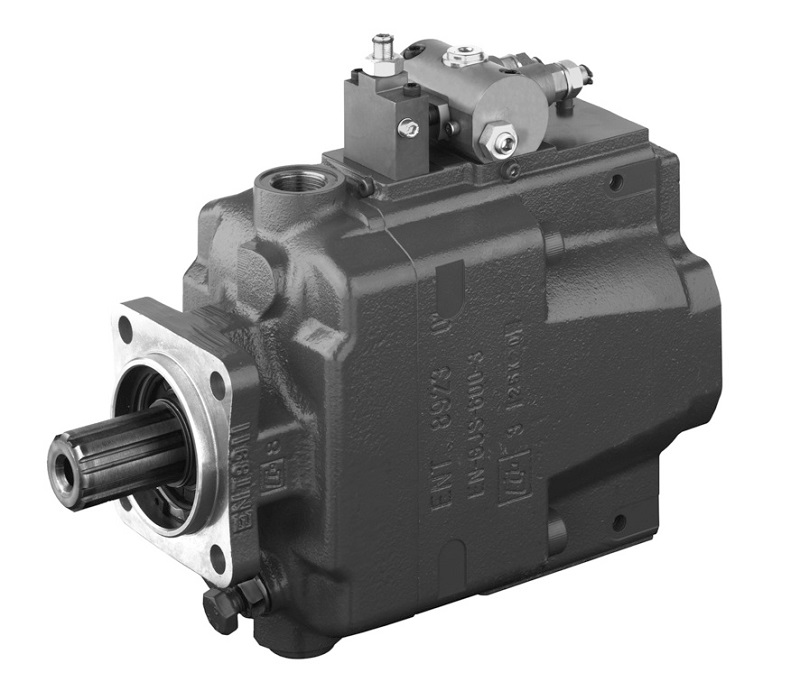

哈威（HAWE）V60N型系列-斜盘式轴向柱塞变量泵
哈威（HAWE）V60N型斜盘式轴向柱塞变量泵是专为商用车辅助传动和行走机械设计的高性能液压元件。该泵基于先进的斜盘原理工作，采用开式回路设计，凭借其坚固的构造、高达400 bar的额定压力以及多样化的控制方式，成为市政车辆、消防车及各类起重装卸设备液压系统的理想核心。
1. 产品概览与核心优势
V60N型轴向柱塞变量泵能够根据系统需求无级调节几何排量，从而精确控制供给执行元件的流量。其主要优势在于：
- 高压与高功率密度：额定压力最高可达 400 bar（部分规格），峰值压力可达 450 bar，能够在紧凑的尺寸下输出强大的动力，满足严苛的作业需求。
- 专为商用车设计：窄型结构设计，特别适合安装空间受限的卡车动力输出装置（PTO）。同时提供符合DIN ISO 7653等标准的多种法兰和轴端选项，便于与不同车型匹配。
- 灵活的模块化组合：支持通轴驱动设计，允许在主泵后串联其他液压泵（如齿轮泵或另一台轴向柱塞泵），形成多联泵系统，实现一机多能。
- 优异的自吸性能：具备较高的自吸转速能力，减少了对额外增压装置的依赖，简化了系统设计。
2. 详细技术参数
V60系列提供了多种规格，以适应不同规模的设备和流量需求。以下是核心参数摘要：
表格
| 关键参数 | V60N-060 | V60N-090 | V60N-110 | V60N-130 |
|---|---|---|---|---|
| 最大排量 (Vg max) | 60 cm³/rev | 90 cm³/rev | 110 cm³/rev | 130 cm³/rev |
| 额定压力 (p额定) | 350 bar | 350 bar | 350/400 bar* | 400 bar |
| 峰值压力 (pmax) | 400 bar | 400 bar | 400/450 bar* | 450 bar |
| 最大转速 (连续) | 2500 min⁻¹ | 2300 min⁻¹ | 2200 min⁻¹ | 2100 min⁻¹ |
| 驱动扭矩 (250bar时) | 约 100 Nm | 约 151 Nm | 约 184 Nm | 约 230 Nm |
| 声压级 (250bar/1500rpm) | 75 dB(A) | 75 dB(A) | 75 dB(A) | 75 dB(A) |
注：V60N-110系列03额定压力为350 bar，系列04为400 bar。
3. 多样化的控制模块
V60N泵的卓越之处在于其丰富的控制选项，允许用户根据具体的应用场景定制泵的行为。
3.1 负载传感控制器 (LSP, LSPT)
这是V60N的核心控制选项之一。它能根据执行器的需求自动调节流量，并维持泵压与负载压力之间的恒定压差。
- 优势：实现“按需供油”，极大降低能量损耗和系统发热。其中，LSP 带集成式压力切断装置，适用于大多数标准阀；LSPT 则带有LS信号卸荷功能，专为不自带卸荷功能的液压阀设计。
3.2 输送流量控制模块 (QP, ZV, V)
- QP型：通过节流阀调节恒定流量，不受转速影响，并带有压力切断功能。
- ZV/V型 (电比例)：根据电气输入信号（0-10V或4-20mA）精确调节流量。V60N-130规格使用 V型 模块，而较小规格则使用 ZV 或 ZV1 模块，可与压力控制模块组合使用，实现复杂的电液比例控制。
3.3 压力控制模块 (P, P3, Pe, Pe1)
- P/P3型：机械调节的压力限制器，当系统压力超过设定值时，自动减小排量。P3型 专为与V型流量控制模块配合使用而设计。
- Pe/P3e型 (电比例)：通过电信号电动调节系统压力，可实现远程和无级的压力设定，适用于需要动态调整压力的复杂系统。
3.4 功率控制模块 (ZL, L)
- 功能：限制泵的驱动扭矩或功率，防止原动机（如卡车发动机）过载。遵循 p × Vg = 常数 的原则。
- 应用：在发动机功率有限的情况下，确保液压系统不会导致发动机熄火。
4. 结构形式与配置选项
哈威为V60N提供了高度的定制化能力，用户可以根据安装环境和驱动方式选择不同的配置。
- 旋转方向：提供顺时针 (R) 和逆时针 (L) 两种旋转方向选项，以适应不同的安装位置。
- 轴端与法兰：
- 轴端：提供符合DIN ISO 14标准的花键轴 (D型) 以及多种SAE键轴 (H, U, T, S, Q型)，以匹配不同的动力输入接口。
- 法兰：驱动侧提供符合DIN ISO 7653 (Y型) 或SAE标准的多种法兰，部分法兰支持10°旋转，以避免与万向轴发生干涉。
- 通轴选项：可选配通轴结构 (型号2或3)，用于串联第二个泵，实现多路独立供油。
- 密封材料：标准配置为NBR（丁腈橡胶），也可选FKM（氟橡胶）以适应更苛刻的介质或温度环境。
5. 安装与操作维护提示
为了确保V60N泵的长寿命和最佳性能，请务必遵守以下关键操作规范：
- 首次运行：在启动前，必须通过泄油口或专门的注油口向泵壳体内注满液压油，并对系统进行彻底排气。严禁泵在无油或未排气状态下空转。
- 管路连接：
- 吸油口：建议使用软管连接以减振。绝对吸入压力不得低于 0.85 bar。
- 泄油口：必须单独连接回油箱，严禁直接连接到吸油管路，以防气蚀。在垂直安装时，应使用最高位置的泄油口进行排气。
- 液压油要求：
- 粘度范围：最佳运行粘度约为 16-60 mm²/s。
- 清洁度：必须严格遵守 ISO 4406 19/17/14 的清洁度等级。新油也必须经过高质量过滤才能加入油箱。
- 压力设定：所有压力设定（如压力切断、负载传感压差等）都必须在连接压力表的监控下进行，以防过载损坏部件。
哈威V60N型轴向柱塞变量泵凭借其高压、高效率、低噪音和高度可配置性，是构建现代化、高能效行走液压系统的理想选择，尤其适合对动力和控制有高要求的商用车辅助设备。
