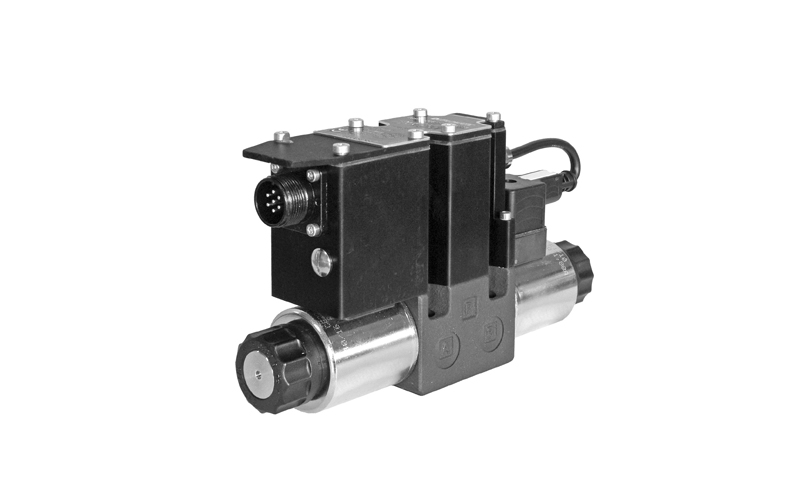

DUPLOMATIC迪普马 DSE3G系列 直动式比例方向阀
产品概述
DSE3G 是 DUPLOMATIC 推出的集成数字放大板的直动式比例方向阀，采用 NG6（CETOP 03）标准安装面，最大工作压力 350 bar，最大流量 40 L/min。内置微处理器控制，支持电压/电流输入信号及 CAN 总线通信，适用于开环液压系统的方向和流量比例控制。
核心参数
| 参数 | 数值 |
|---|---|
| 安装面标准 | ISO 4401-03 (CETOP 03) |
| 最大工作压力（P/A/B口） | 350 bar |
| 最大工作压力（T口） | 210 bar |
| 公称流量（ΔP=10 bar） | 4 / 8 / 16 / 26 L/min（可选不对称流量） |
| 最大流量 | 40 L/min |
| 滞环 | < 3% |
| 重复精度 | < ±1% |
| 防护等级 | IP65 / IP67 |
| 电源 | 24 VDC（19~35 VDC） |
| 重量 | 1.9 kg（单电磁铁）/ 2.4 kg（双电磁铁） |
型号编码规则
DSE3G - [阀芯] [流量] [电磁铁] [密封] [输入信号] [通讯] / 序列号
| 代码位 | 选项 | 说明 |
|---|---|---|
| 阀芯 | C / A / Z | C=中位闭合、A=中位开启、Z=零遮盖 |
| 流量 | 04 / 08 / 16 / 26 / 16/08 / 26/13 | ΔP=10 bar 时公称流量（L/min） |
| 电磁铁 | 空白 或 SA | 空白=双电磁铁3位、SA=单电磁铁2位弹簧复位 |
| 密封 | N / V | N=NBR（矿物油）、V=FPM（特殊油液） |
| 输入信号 | E0 / E1 | E0=±10V 电压、E1=4-20mA 电流 |
| 通讯 | B / C | B=标准型、C=带 CAN 总线接口 |
型号示例：
DSE3G-C16N-E0B— 双电磁铁、中位闭合、公称流量 16 L/min、NBR 密封、±10V 电压输入、标准型
四大核心优势
✅ 1. 高性能数字控制
- 微处理器集成放大板，取代传统模拟板
- 响应极快：上升沿 50ms / 下降沿 25ms（±100% 阶跃）
- 可通过软件设置上升/下降斜坡、死区补偿、特性曲线线性化
- PWM 频率动态调节，电磁噪声小
✅ 2. 多种阀芯匹配不同工况
- C 型（中位闭合）：最常用，适合一般比例控制
- A 型（中位开启）：适合需要中位旁通流量的场合
- Z 型（零遮盖）：高精度，适合微小流量精密调节
- 支持不对称流量（如 16/08），适应非对称油缸控制
✅ 3. 工业网络就绪（CAN 总线）
- 选配 CAN 接口后，可直接接入 CAN-Open 工业总线
- 远程参数设置、在线诊断、固件更新
- 配套软件工具可灵活调整斜坡、增益等参数
✅ 4. 可靠性设计
- 电磁铁无需拆卸即可 360° 旋转，布线灵活
- IP65/IP67 高防护等级，适应严苛工业环境
- 标准集成手动应急操作，故障时可手动切换阀芯
- 出厂已完成线性化优化，阀之间可互换，无需重新调试
典型应用
- 机床液压系统（如磨床、铣床、加工中心）
- 注塑机开合模/注射比例控制
- 压机滑块速度与方向控制
- 自动化生产线执行机构
- 测试台与模拟系统
订货信息
DSE3G 需配合以下附件（单独订购）：
| 附件 | 代码 | 说明 |
|---|---|---|
| 主插头 7芯 MIL-C-5015-G | 3890000003 | IP67，标准电缆接头 |
| CAN-Bus 插头 M12-5芯 | 3491001001 | 仅 C 型需要 |
| 手动应急保护罩 CM 型 | 3803210003 | 可选替代标准手动应急 |
| 带锁紧螺母 CS 型 | 3803210004 | 可选替代标准手动应急 |
