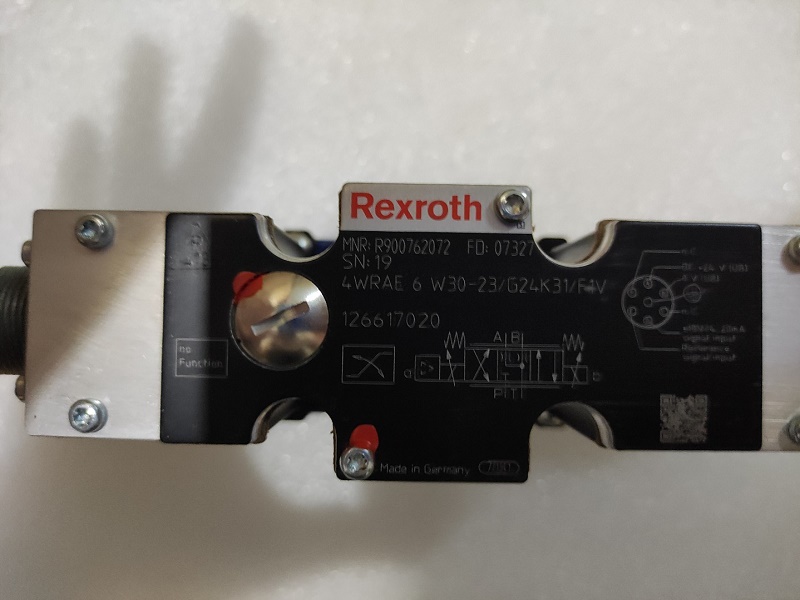

力士乐比例方向阀 4WRAE 6 W30-2X/G24K31/F1V
阀门的基本构成包括:
带连接面的壳体 (1)
带有压缩弹簧(3 和 4)的控制阀芯 (2)
带对中螺纹的线圈(5 和 6)
集成电子元件 (7)
功能:
线圈(5 和 6)断电后,控制阀芯 (2) 将通过压缩弹簧(3 和 4)保持在中心位置
通过为比例电磁铁通电,例如,为线圈“b”(6) 通电,从而直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面,进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (6)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
