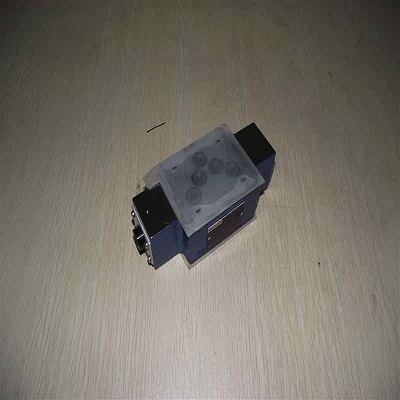

力士乐 Z2FS 10-5-3X/
Z2FS 10 型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。
如果是供油节流，则液压油将通过由控制边 (2) 和节流阀芯 (3.1) 形成的节流点 (1)，经通道 A1 导入执行机构 A2。节流阀芯 (3.1) 可通过主轴 (4) 进行轴向调节，从而允许调节节流点 (1)。
同时，通道 A1 中的液压油通过孔 (5) 导入到活塞侧 (6)。主动压力和弹簧力使节流阀芯 (3.1) 保持在节流位置。
从执行机构 B2 流回的液压油在相对弹簧 (7) 的方向上移动节流阀芯 (3.2)，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。
